新能源實驗室New Energy Equipment
一．簡介
TRM-PD4 型太陽能電池組件室內模擬測試系統是我公司根據多年研究太陽能檢測設備的經驗，又結合了德國設備的檢測技術，推出 TRM-PD4 型矩陣式穩態太陽模擬器，它是在室內對太陽能電池組件測試的專業設備，可滿足廣大太陽能生產廠、檢測中心、科研教學等領域的使用。由光源（氙燈）、機構調整及控制系統等組成，可替代太陽光實現實驗室內的小功率陽光模擬實驗，可對單、多晶硅組件測試，是目前較理想的室內人工太陽系統。氙燈----“人造小太陽”太陽能電池組件測試儀可測量參數：I-V 曲線，短路電流，開路電壓，峰值功率，峰值功率點電壓、電流，定電壓點電流，填充因子，轉換效率，串聯電阻，并聯電阻，太陽電池溫度，光強度。氙在電場的激發下，能射出類似太陽光的連續光譜。高壓長弧氙燈就是利用氙的這一特性制成的。由于這種燈有極大的發光強度和非常接近日光的光色，所以叫做“人造小太陽”。
二．工作原理
氙燈是六十年代發展起來的新光源之一。這種燈的燈管是用耐高溫、熱膨脹系數小的全透明石英管做成的，兩端封接有兩個釷鎢（或鋇鎢）電極，管內充有高純度的氙氣。通電時，氙氣受激發，射出強烈的白光。這種燈的功率可以從一萬瓦到幾十萬瓦。一盞 5×104W 的氙燈所發出的光相當于 1000 盞 100 W 的日光燈或 90盞 400 W 的高壓汞燈。因此，它適宜于廣場、體育場、飛機場、車站、大型建筑工地、露天煤礦等地方的大面積照明；還可以用作電影攝影、彩色照相制版、復印等方面的光源。因為它發光接近日光，所以可在布匹織物的顏色檢驗，藥物、塑料的老化試驗，植物栽培，光化反應等方面作為人工老化的光源和模擬日光。本光源采用：3.3KW 長弧氙燈,具有光色好（近似太陽光）功率大，體積小，發光效率高等優點。適用于工地，廣場等高大面積的照明，以及太陽能實驗，人工模擬化學反應，植物培養等等。
功能特點：可測量參數：I-V 曲線，短路電流，開路電壓，峰值功率，峰值功率點電壓、電流，定電壓點電流，填充因子，轉換效率，串聯電阻，并聯電阻，太陽電池溫度,光強度。太陽電池組件采用四線連接，確保了太陽電池電流測量的準確性。太陽能電池組件測試儀是太陽電池生產的最終測試設備，有上打光、下打光或側打光三種光學結構，其中上打光、下打光設備有利于流水線生產，同時該測試儀可以兼作層壓前測試之用，可以大大提高一次封裝成品率。同時測量溫度和光強，確保太陽電池溫度和光強自動修正的準確性。可測各種太陽電池組件。測試快捷，單次測試耗時小于 1 秒，測試間隔小于 5 秒。
TRM-PD4 型太陽能電池組件室內模擬測試系統，與太陽模擬光源結合，微機自動測試,滿足了生產線上對大功率太陽電池組件的快速測試要求。測試系統的基本工作原理是：當閃光照到被測電池上時，用電子負載控制太陽電池中電流變化，測出電池的伏安特性曲線上的電壓和電流，溫度，光的輻射強度，測試數據送入微機進行處理并顯示、打印出來。本系統可測試太陽電池的伏安特性曲線，測試 ISC、VOC、Pmax、Vmax、Imax等參數并具備折算到標準測試條件下的能力（符合 GB/T6495.3 要求）。

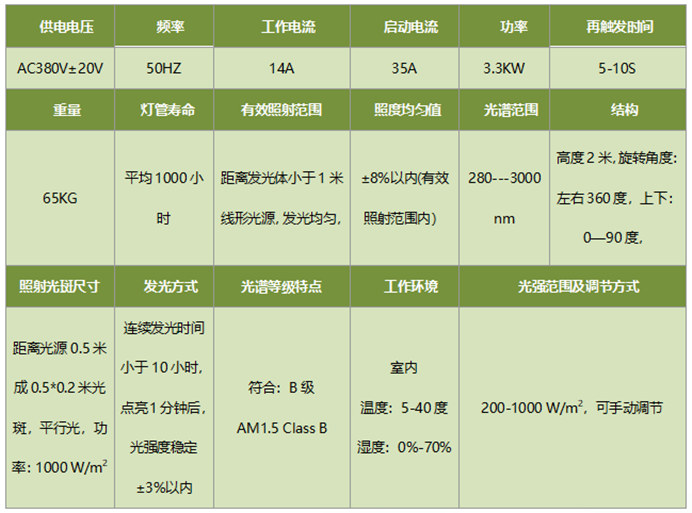

三．技術指標
四 . 適用范圍
太陽能產品室內試驗，薄膜電池，單、多晶硅組件測試，植物太陽輻照試驗，科研教學等領域。
五 . 系統組成：
1.發光體：
選用超高氣壓線形做光源。其共性是發光體尺寸小，呈點或線狀，亮度高，容易被光學系統處理成便于使用的點光源和平行光源。其區別是氙燈的光譜是從紫外、可見到紅外的連續光譜，在可見區與太陽光譜極其相似；汞氙燈、汞燈的光譜能量主要集中在紫外和可見區。
2.光學反射罩：
由高反光金屬材料壓成拋物面結構，成長或圓形體積，用于將光源反射成平行光。
3.光學機械結構：
不銹鋼材料，用于連接光源的所有部件（發光體、反射罩，及光路調節機構），同時滿足使用的調節功能，高度 2 米，旋轉角度：左右 360 度，上下：0—90 度，便于移動。
4.電源控制柜：
系統配用自主研發的高精度、高可靠的精密光學儀器級專用電源。有別于普通的照明級氙燈電源，系統即將配備的最新設計的電源具有如下特點：
1. 高端儀器才使用的精密光反饋裝置，使得光脈動比普通系統降低一個數量級；
2. 自動觸發，全新設計的高可靠電子觸發裝置，您完全不必擔心普通電源不易觸發的苦惱；
3. 可按工作計劃預約定時啟動，工作時間預約，定時關機等功能；
4. 金屬噴塑外觀，柜式移動結構，尺寸：長 0.6 米*寬 0.5 米*高 0.75 米，該電源系統在各項參數上已經高于該類進口光學系統所配用電源的水平。
