一、【概述】

NJD-2型 能見度儀可進行與氣象能見度相關的測量，傳感器是基于氣溶膠前向散射原理而設計的，是繼透射式檢測儀發展起來的新一代氣象能見度監測設備。傳感器可廣泛用于交通安全、氣象環保、海事海洋等霧霾監測領域。

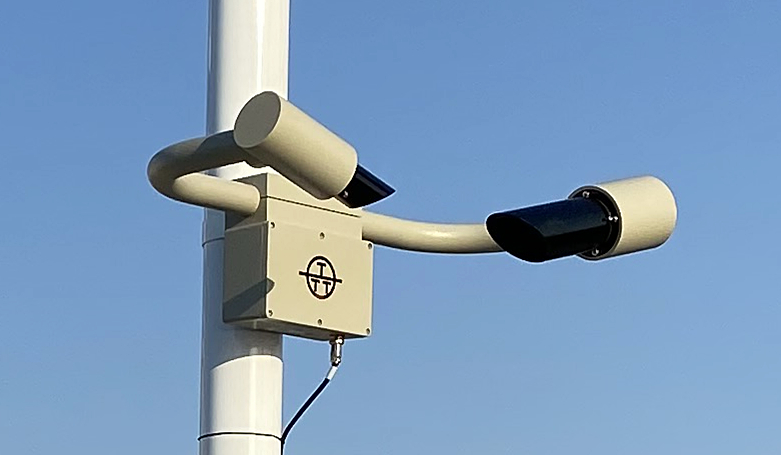

NJD-2型 能見度儀具有光學發送器和散射接收器，內含高速數字信號處理控制部件，具有自檢功能。測量量程為A：0m～10km│B：0m～30km│C：0m～80km三種，符合交通部行業標準《道路交通氣象環境能見度檢測儀》（JT/T714－2008）的要求，廣泛應用公路交通低視距情況能見度值的監測。

二、【原理】

NJD-2能見度儀的工作原理主要是依據對大氣消光系數（或大氣的光衰減系數）的精確測量。根據Koschmider原理，氣象光學視距MOR與消光系數σ之間存在函數關系。只要精確測定σ，就可計算得到MOR值。NJD-2能見度儀采用前向散射法測大氣消光系數，通過公式換算得出能見度，其特點是白天夜晚都能工作、使用靈活方便。 NJD-2能見度儀由穩定的紅外發射光源，高靈敏度、大動態范圍的紅外散射光接收器，信號采集與處理器，控制器，加熱器，電源，調制解調器，防護罩，防腐支架，不銹鋼機箱等部件組成。該儀器可用于移動載體和固定站點，主要應用于船舶、高速公路等交通運輸部門。該能見度儀結構簡單、工作穩定性好、可靠性高、能耗低 ，使用維護方便。

三、【功能】

1、可對大氣能見度進行連續監測；

2、儀器數字輸出接口標配為RS-232或RS-485，接口的選擇可根據用戶需求在出廠時設置好；

3、能對自身的直流電源、內部溫度、環境光強等信號進行監測，并給出工作狀態并報警；

4、無線GPRS和RJ45網絡通訊，兩種遠程通訊模式可供選擇；

5、窗口鏡頭進行了特殊鍍膜處理，可有效防止污染腐蝕，具有防霧、加熱除霜功能。

四、【特點】

1、能見度檢測儀采用一體化結構設計，緊湊小巧，體積小、重量輕，安裝方便；

2、特有的下傾角結構設計，能有效防止灰塵、雨雪、陽光的污染，以及車燈等強光直接進入接收光學系統，避免探測區致盲，信噪比下降，保證測量性能；

3、低功耗設計，經過長期運行考驗，儀器工作穩定、可靠；

4、光學單元內部通過消光處理，防止二次雜光干擾，提升測量性能；

5、儀器的通訊接口芯片具有15KV的防靜電保護，在接線操作時可保護電路免受人體靜電的危害；

6、儀器具有防雷措施，其通信接口和電源接口均具有防雷設計，可將雷擊損害降到最低；

7、IP66防護設計，在野外惡劣氣候環境下可以長期使用；

8、能見度儀內部的加熱裝置能防止光學鏡面的結露和霧化現象的產生。

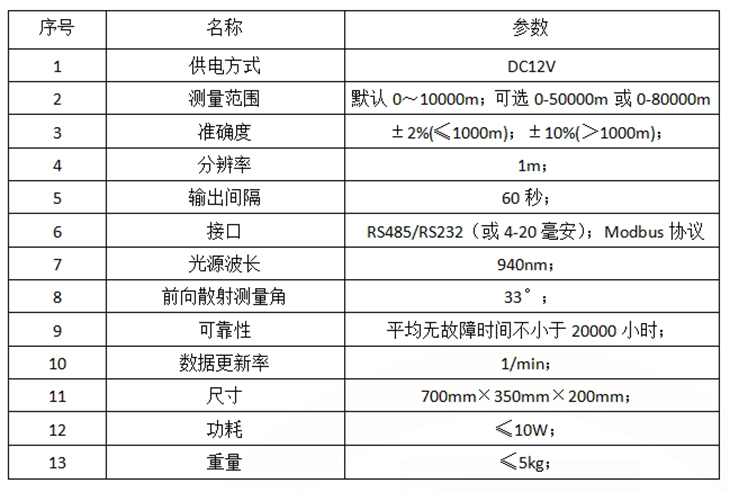

五、【技術參數】

六、【應用領域】

能見度是地面氣象觀測的重要項目，能見度的準確測量在電力供應、通訊工程、工農業生產等眾多領域有著極其重要的意義。在航空、航海、高速公路等交通運輸領域，能見度是關系到人員和設備安全的重要氣象要素；在地球的氣象研究、城市環境改善和沙塵暴監測治理等部門，能見度也是重要的氣象參數。隨著現代科學技術的發展，能見度儀已經成為我軍科研、訓練、作戰的重要軍事氣象保障裝備。　

七、【工程案例】
