一、用途

JZYG-W無線式建筑熱工溫度與熱流自動測試系統是我公司根據JGJ132《采暖居住建筑節能檢驗標準》中關于建筑圍護結構溫度與熱流的檢測而新開發的高新產品，完全符合標準中的相關要求，便于建筑圍護結構溫度與熱流的采集和計算。每一采集單元采用高精度AD模塊，128X64大屏幕漢字顯示LCD。依用戶要求，可同時測量多路溫度和熱流，同時可以設置用戶想要的存儲周期進行采集，并通過無線模塊傳輸?shù)酵慌_(tái)工作電腦中儲存。本儀器用戶可自由選配測量單元，完全解決了用戶在測試同一幢樓不同樓層房間的繁瑣程序，省時省力，極大地提高了用戶工作效率。與其配套的軟件 R003可以實時顯示溫度和熱流的歷史曲線，同時可進行圍護結構傳熱系數K值的最終計算。

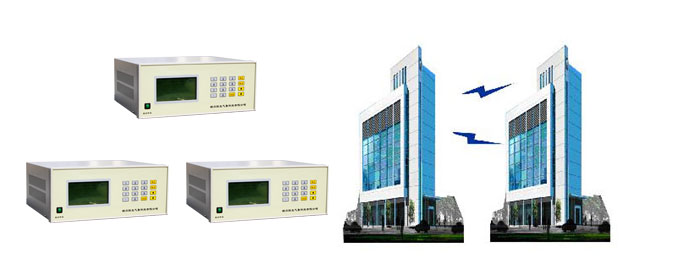

JZYG-W 建筑熱工溫度與熱流無線自動測試系統工作示意圖

二、產品特點

1、每一個獨立采集單元為一個12路溫度6路熱流小型采集系統。

a.測試單一房間：獨立采集單元可單獨使用，無線傳輸與自動儲存用戶自由選擇；

b.測試多個房間：多個獨立采集單元可同時在不同位置獨立工作，并無線傳輸同一工作站。

2、產品精度高，穩定性好，軟件更專業實用。

3、產品便攜方便，拆卸靈活，組合自由，工作效率高。

三、技術參數

1、采集單元

a.12路溫度:范圍-20℃～85℃，精度±0.5℃，分辨率0.1℃。

b.6路熱流:熱電勢測量范圍0～200mv，分辨率10μv，不確定度≤±3‰。

c.通   訊：無線傳輸或RS232。

d.顯   示：128×64漢字顯示LCD。

2、軟件

     軟件與儀器配合使用，用于無線實時傳輸與采集，并進行溫度與熱流實時曲線顯示，并進行最后計算K值。

四、基本配置

  1、采 集 單 元 ―——――――――――――――－ 3套/每采集單元（12路溫度6路熱流為一套）；

  2、熱流 傳感器 ―――――――――――――――－ 3個/每采集單元；

  3、溫度 傳感器 ―――――――――――――――― 12個/每采集單元；

  4、無線接收模塊 ――― ―――――――――――― 1個；

  5、軟       件 ―――――――――――――――― 1套；

  6、筆記本電腦 ―――――――――――――――――用戶自行選配。

五、訂貨說明　

  1、本JZYG－W系統按標準配置出售，不含筆記本電腦，用戶需要自行解決。

  2、本系統可同時測量多個個獨立單元建筑圍護結構。

  3、采集單元數量用戶可依自己工作情況進行相應增加。
