一、產品描述

在建筑節能研究中，充分利用自然采光和適當的遮陽是節能技術最重要的手段之一。在自然光采光和遮陽實際研究中，需要一個穩定的實驗環境。當前人們主要利用人工模擬天穹來創造這一條件。通過將按比例縮小的建筑模型放置于人工天穹之下，對建筑設計方案進行日照的測試和檢驗。傳統的人工天穹基本有燈光直投內表面擴散形式、鏡面房形式、內透光擴散形式等。前兩種造價低，但結構不能做的較大，而且不易調試。本系統是內透光擴散形式，采用智能控制技術，增加了太陽模擬燈，不僅可模擬標準的CIE全云天，而且可做日照模擬實驗。光源采用高亮度LED矩陣，節能而且壽命長免維護。

二、主要功能

1、模擬CIE全云天天空，可用于建筑模型的采光實驗，特別是采光系數的測試，對采光口的研究提供科學的實驗數據。

2、模擬太陽實時軌跡，通過計算機軟件控制，實現太陽高度角及方位角的自動定位，從而實現了太陽實時模擬。

三、系統特點

1、模塊化設計，可拆遷和另行安裝而不破壞主體結構。

2、智能調控，可用電腦軟件輸入任意地址（維度）、日期、時間，實現太陽的高度角和方位角的自動實現。

3、高亮LED，工作臺照度可達3000 lux 以上。

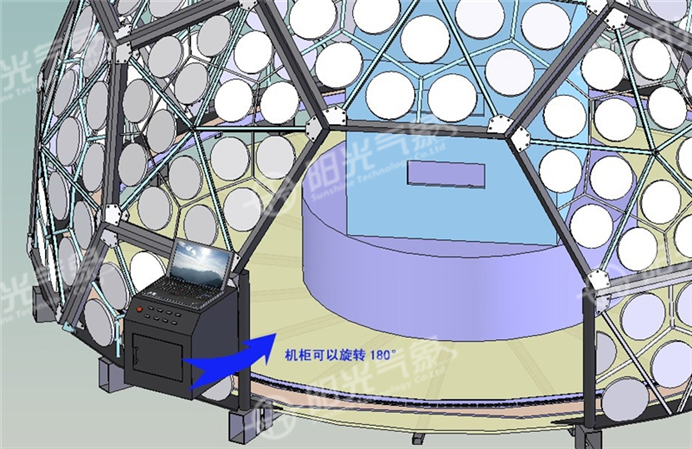

4、工作臺360°旋轉，可鎖定。

5、大角度參觀開口，便于操作和參觀。

6、如配置照度測試系統，可測試建筑模型的采光系數，軟件自動計算采光系數及系數分布曲線。

四、主要參數

1、穹體外表面最大半徑：2700mm；

2、穹體內表面最大半徑：2350mm；

3、燈軌中心半徑：2300mm；

4、天穹總體高度：3300mm；

5、平 臺  高 度：600mm；

6、總 體  功 率：<3kW；

7、總 體  重 量：<2000kg；

8、移動軌道水平移動范圍：0～220°；

9、太陽模擬燈高度移動范圍：0～90°。

五、系統組成

該系統主要包括四大部分：主體框架結構、擴散光源、控制與執行系統、控制計算軟件。

1、結構部分

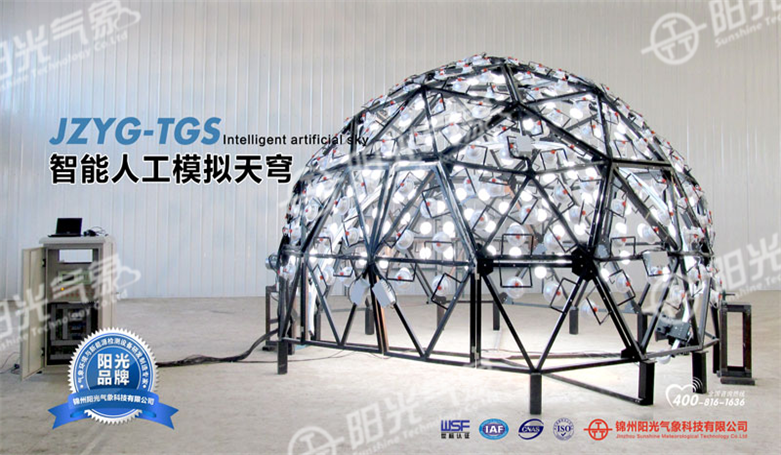

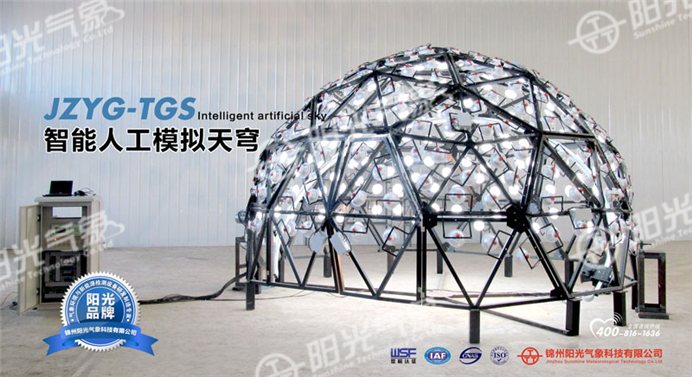

采用可拆卸獨立單元組裝形式，實現大直徑大跨度的安裝，方便設備重新拆裝。矩形鋼構框架，分為六邊形和五邊形2種結構單元，每個單元有六個或五個三角型，每個三角形內有等大的三個擴散光源。為便于實驗和參觀展示，主體結構留有一個寬約2米、高2米的入口。

2、擴散光源

老式的人工天穹采用固定的燈光系統照明白色半球面來模擬，由于靠內壁擴散，需將內表面進行擴散處理，往往受制于現場人為的施工質量，效果很難達到；另外，由于光源只能固定在底部，各點亮度都是靠各組光的疊加產生的亮度分布，每組燈的調控都會影響全局，很難調試。本系統采用節能高效的LED矩陣，特制擴散燈罩、進口定制高透過率擴散膜。將光源布置在透光擴散膜后面，提高了光效，而且由于每組燈的調控，只影響該組位置的亮度，所以調試起來很方便，也更精準。

3、控制部分

自動定位可控制太陽模擬燈結構，采用敞開式氣體放電光源加大直徑凹面鏡反射，形成散熱好、照射面積大、平行性好的太陽模擬光源。同時該光源附在一個有控制電機的傳動箱上，采用可精確定位的步進電機，微型減速箱傳動機構，實現高度角和方位角的準確傳動。

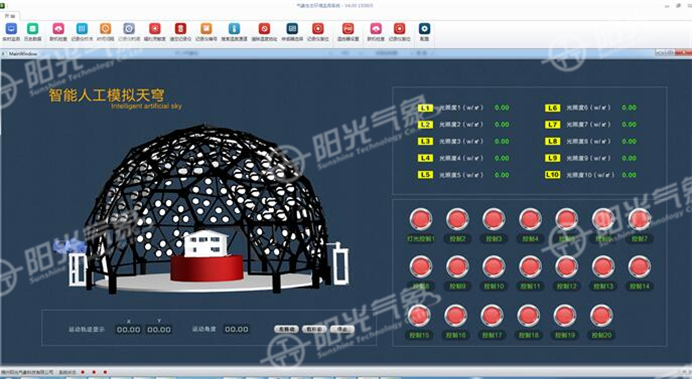

4、控制軟件

依據設置的緯度和時間自動計算某地某點的高度角和方位角，為驅動裝置提供準確信號，達到自動控制的目的；同時，如配置我公司的照度測試系統，可自動計算采光曲線和采光系數及照度分布情況等。

六、供貨說明

1、場地要求：長×寬×高不少于：7×7×4.5（米）。

2、交貨周期：60個工作日（3個月）。

3、運輸與安裝：我公司負責運輸和現場安裝調試。

4、安裝周期：需5～8個工作日。

5、驗收方式：設備正常穩定運行，各參數達到技術文件的要求。
