此實訓裝置套件供學生在實訓場地，根據實驗課程項目原理，自己動手組裝搭配套件設備，演示學習，在培養動手能力的同時，理解其原理性知識。目前應用比較廣泛的太陽能產品為(光伏電站與太陽能熱水器)，技術比較成熟，生產廠家較多，學生在這類行業就業容易，因此我們重點在這方面對學生展開學習與訓練。

太陽能教學實訓裝置分為兩類模塊：1.太陽能光伏電站實訓模塊； 2.太陽能熱水工程實訓模塊。

一、實訓裝置模塊單元功能

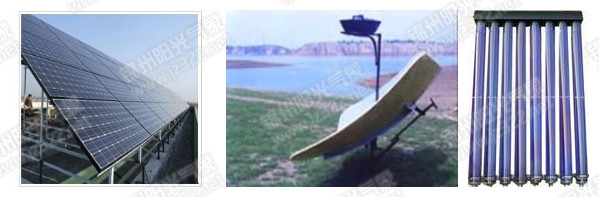

1.太陽能電池組件

太陽能電池組件由多個單晶或多晶、非晶電池單元串、并聯并經封裝后制成。其中的單晶電池單元的功能是將太陽的光線吸收發生伏打效應產生一定的電壓、電流，并按照需求串、并聯而將太陽能轉換成電能輸出，經電纜送至控制器。

2.充放電控制器

控制器的作用是對蓄電池的充、放電條件加以規定和控制，并按照負載對電源的需求控制太陽能電池和蓄電池對負載的電能輸出。控制器是對自動充電、用電的監控裝置，當蓄電池充滿電時，它會自動切斷充電回路，使蓄電池不至過充；如果蓄電池電能減少，它會自動恢復充電。當蓄電池放電超過規定值時，即過放電時，它會自動切斷放電回路，不至使蓄電池放電過深；電能增加后，它會自動恢復供電。

3.蓄電池

蓄電池的作用是將太陽能電池組件產生的電能儲存起來。當光照不足或晚上，或者負載需求大于太陽能電池組件所產生的電能時，將存儲的電能釋放出來以滿足負載的能量需求。

4.正弦波逆變器

正弦波逆變器的作用是將太陽能電池組件產生的直流電或者蓄電池釋放的12V直流電轉化為負載需要的36V正弦交流電。

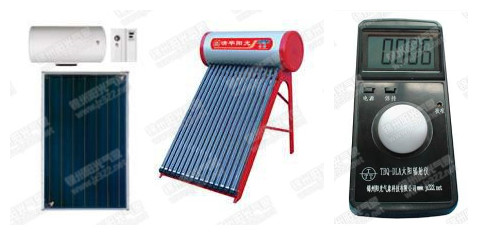

5.熱水器

太陽能熱水器是采用真空集熱管組裝的熱水器，有光照便能產生熱水，可廣泛用于家庭及工業用熱水。 特點是集熱效率高、安全、清潔、節能、保溫性能好、全年可使用、使用壽命長等。有分體式、一體式。按類型分為平板型、真空管型。

6.手持輻照計

手持式的太陽輻射強度測量儀表，體積小巧，使用方便，在室外隨時掌握太陽瞬時功率，價格較低，適合太陽能工程技術人員，學生教學的大量使用。

7.支架及其附帶配件

不銹鋼支架，抗腐蝕性好，美觀。小巧靈活。

二、實訓裝置模塊單元技術指標

1.太陽能電池組件功率：15W

2.蓄電池容量：12V/4Ah

3.充放電控制器：

      額定輸出電壓、電流：12V/2A

      蓄電池過充保護：16.2V,恢復14.4V

      蓄電池過放保護：10.8V,恢復12.4V

      三種輸出模式：普通開/關模式、光控開/光控關模式、光控開/時控關模式

4.正弦波逆變器：

      輸出波形與頻率：正弦波/50HZ±1HZ

      額定輸入電壓、電流：8V～21V/2A

      額定輸出電壓、電流：220V±10%/0.42A

      額定輸出功率：500VA

      輸出功率因數：≥95%（線性負載）

      逆 變  效 率：≥75%

5.手持溫度計：測溫范圍:-01—150度 精度: ±1度

                顯示模式：0.5"LCD液晶顯示 供電:DC9V電池

6.工作環境：0°C～40°C、≤85%RH

7.手持輻照計的測量范圍：0～2000W/m2時間響應：≤3s（99%）

      穩 定 性：±2%（一年內靈敏度變化率）

      余    弦：≤±5%（晴天太陽高度為10°時對理想值的偏差）

      光譜范圍：0.3～1.1μm 供電:DC9V電池

      溫度特性：±5%（-20℃～+40℃）

      尺    寸：185*85*35mm 精度：小于10%

8. 萬用電表：精度：四位半 測量:直流(電壓,電流) 交流(電壓,電流)

              顯示模式：0.5"LCD液晶顯示

9. 電池：閥控式密封鉛酸蓄電池，額定電壓：12V。
