一、概述

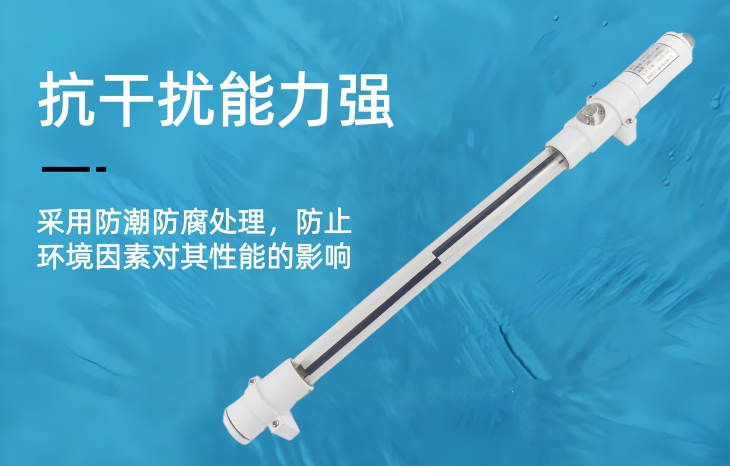

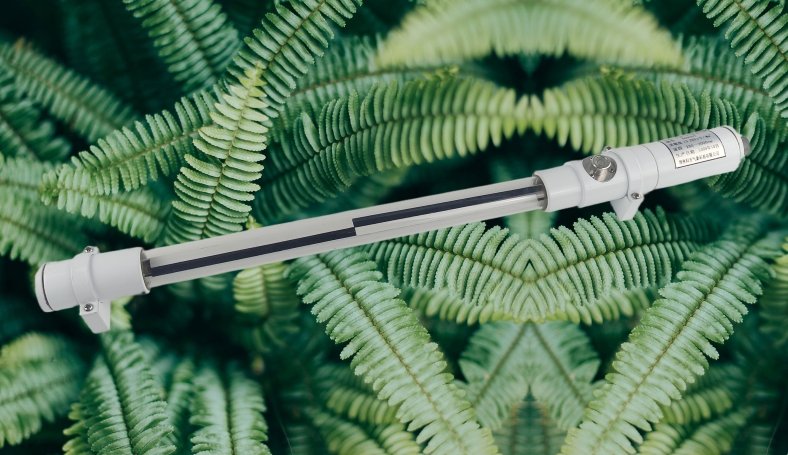

TBQ-3型管狀輻射表是光電轉換感應探測儀表，它與各種日射記錄儀、直流電位差計或?qū)Ｓ梦脖眍^配接可以精確地測量植物群落中太陽輻射的透射或輻射總量。TBQ-3型管狀輻射表前管體內裝有變色硅膠（干燥劑）防止接收器件受潮，影響測量結果，前后管體與防護玻璃管連接處裝有橡膠圈，并用環氧樹脂密封。熱電堆接收器件表面與水平儀用平臺進行過嚴格的校驗，使用時，水平儀氣泡處于中心圓環內即接收元件表面在水平位置。

二、基本原理

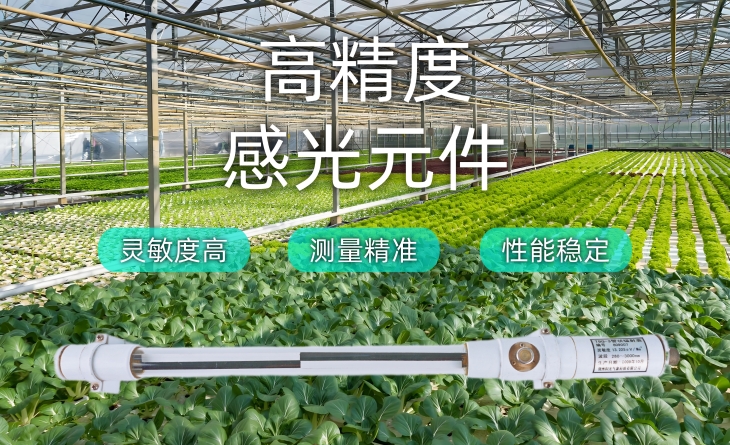

該表感應元件由400個熱電偶構成，表面涂有高吸收率的黑色涂料和高反射率的白色涂料。當感應元件受到光照時，白色圖層和黑色涂層分別反射和吸收輻射量，形成溫差產生溫差電勢，以毫伏信號輸出。根據輸出電勢的大小，可以方便地計算太陽輻射強度。

三、典型應用

它可以做為生物、植物、農業科研單位太陽輻射的測試儀表。

四、技術參數
