傳熱學實驗設備

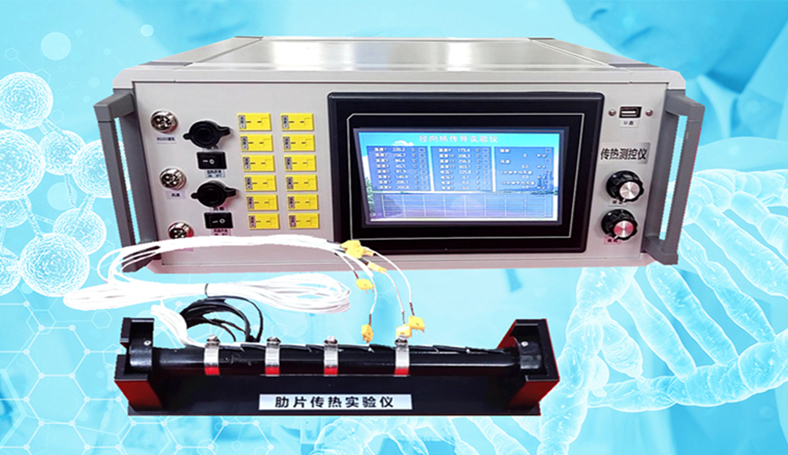

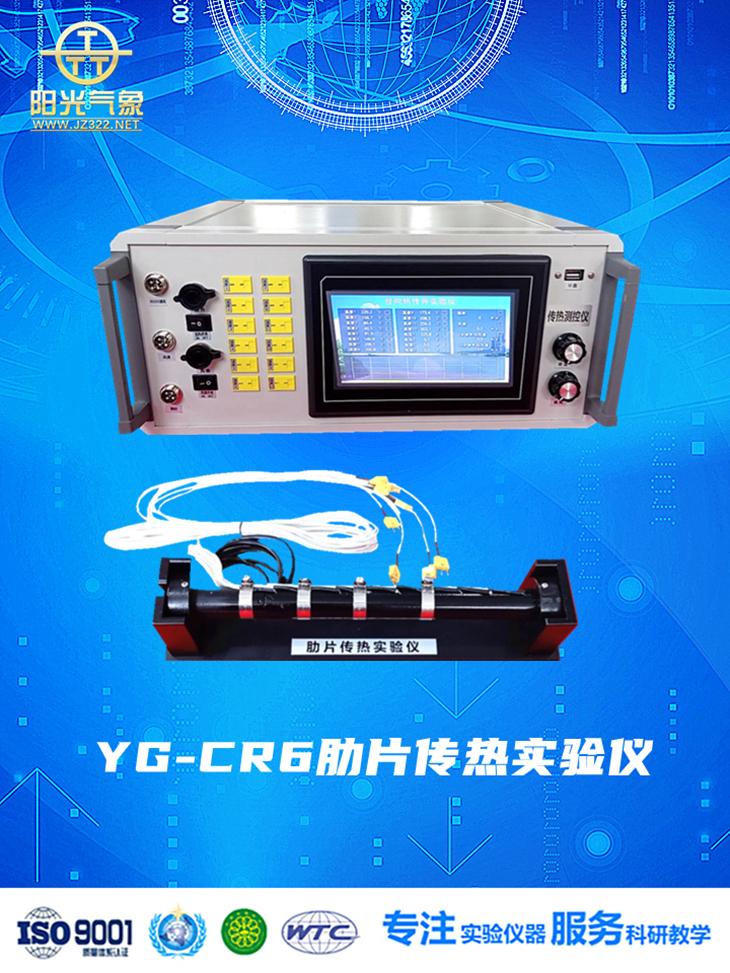

YG-CR6肋片傳熱實驗儀

肋片傳熱實驗儀是一臺研究肋片傳熱，測量肋片溫度分布、肋片材料導熱系數、驗證肋片傳熱理論的實驗教學設備，與傳熱測控儀配合使用，可進行多組教學實驗，全面覆蓋等截面肋片傳熱理論，精確測量肋片溫度分布，精確測量肋片材料導熱系數，結合全面詳細的數據處理和誤差分析方法，對學生達到科研啟蒙效果。

l 模塊化設計，與其他模塊共用傳熱測控儀，彼此之間可分別獨立進行實驗。

l 研究等截面肋片傳熱理論：肋端條件、肋片溫度分布、肋基傳熱速率等。

l 根據肋片溫度分布反算表面總傳熱系數，根據總傳熱系數反算肋片材料導熱系數。

l 學生可獨立操作并進行實驗。

l 傳感器采用國際一流品牌，測量精度高，響應快速。

l 操作簡單，維護方便。

l 說明書全面詳細，包含試驗對應的理論和公式，理論值與試驗數據的對比，誤差分析。

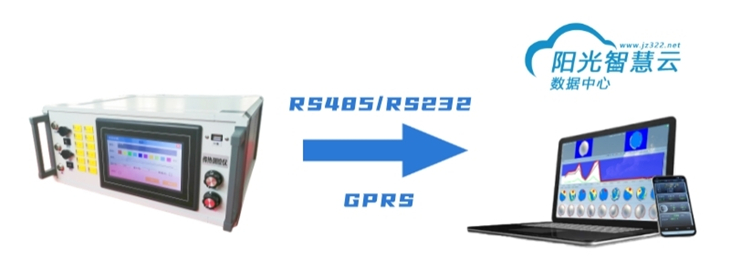

l 支持RS485或RS232等有線通訊方式，或GPRS無線通訊方式。

l 可單機使用，獨立完成實驗，也可以與上位機軟件配合使用，實現更多數據分析功能。

l 電量傳感器與加熱裝置連接，用來測量加熱裝置的工作電壓和工作電流。

l 內置存儲器可存儲數據4萬條，另外還支持外置U盤存儲，實現無限量存儲。

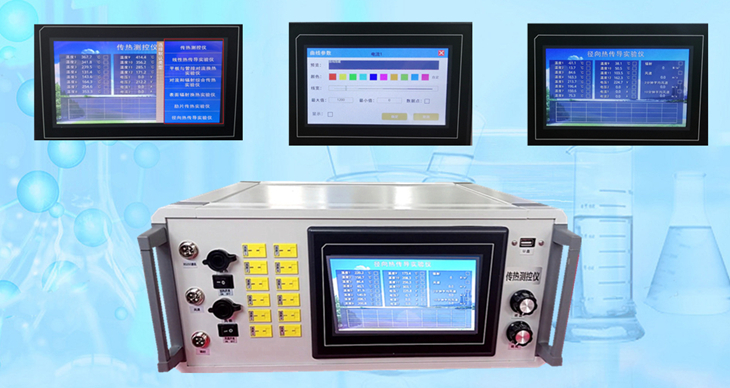

l 傳熱測控儀的曲線分析功能強大，各項監測數據均可在曲線分析的界面有所呈現，且曲線的顏色、線條、最大值、最小值、數據點等都可以在顯示屏上進行設置。

l 配置GPRS模塊可實現數據的無線傳輸及遠程控制，數據還可上傳云平臺，實現云端的數據管理。

l 圓柱肋片軸向溫度分布、肋片材料導熱系數測量。

l 等截面肋片傳熱理論公式驗證。

l 水平圓柱自然對流換熱理論公式驗證。

l 支撐座，支撐座的第一、二隔熱件，第一、二隔熱件設置有與金屬棒的端部相適配的安裝槽。

l 加熱裝置安裝在金屬棒內，金屬棒兩端固定在安裝支撐座槽中，加熱裝置對金屬棒進行加熱。

l 溫度傳感器等距分布放置在金屬棒上邊，可以對金屬棒不同尺寸的位置進行溫度測量。

l 傳熱測控儀用于溫度數據的采集、加熱裝置的控制、信號的讀取及數據存儲和數據通訊。

l 將設備上的傳感器根據線標接入傳熱測控儀上的對應接口，調節傳熱測控儀上的旋鈕，對加熱電壓進行調節，使加熱裝置對金屬棒進行加熱，記錄測溫元件的溫度數據變化進行科學實驗。
