教學實訓設備Teaching Equipment
你的位置：首頁＞產品中心 ＞教學實訓設備＞太陽能教學實訓設備
太陽能教學實訓設備

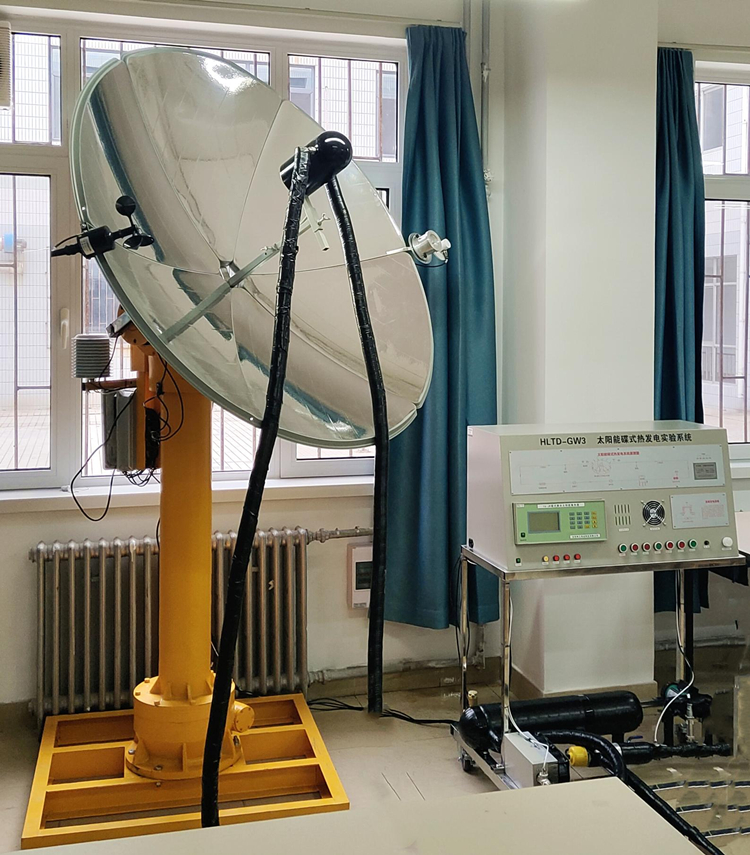

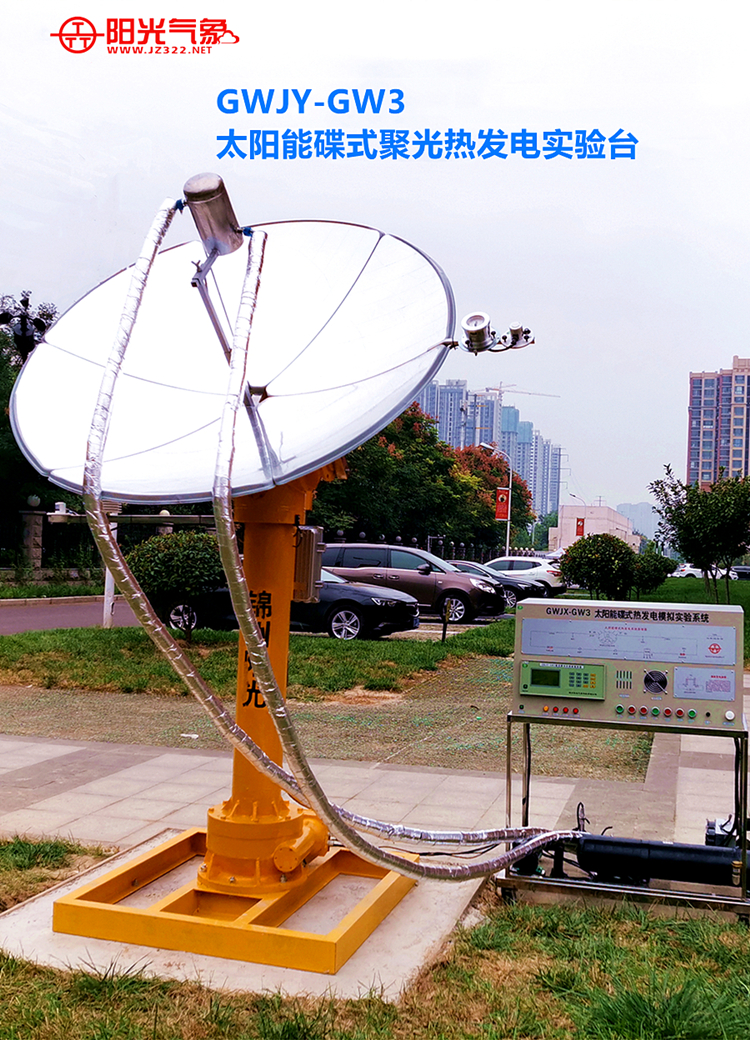

GWJY-GW3太陽能碟式聚光熱發電實驗臺
太陽能碟式聚光發電系統，是利用拋物面聚光原理制成的一種利用光熱來發電的系統。包括較復雜精密的光跟蹤系統、控制系統、機械系統以及實驗演示系統等部分。
一、概述
太陽能碟式聚光發電系統，是利用拋物面聚光原理制成的一種利用光熱來發電的系統。包括較復雜精密的光跟蹤系統、控制系統、機械系統以及實驗演示系統等部分。

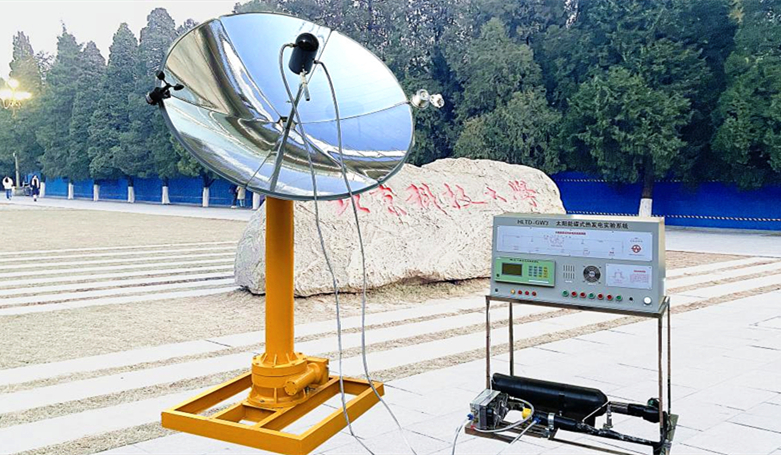

我公司生產的太陽能碟式聚光熱發電實驗臺能夠完成室內碟式聚光發電性能試驗，通過太陽能模擬器和碟式聚光器配合使用，達到與室外相同性能的熱電試驗。在實驗室內連續運行,與室外的太陽能碟式集熱系統性能一致。
太陽能碟式聚光熱發電實驗臺可以作為教師和學生科研開發和實訓教學的硬件平臺，主要演示太陽能碟式聚光熱發電的原理及組成構件，指導學生操作太陽能碟式聚光熱發電每一項的執行過程。同時也展示了發電的應用效果，適合各大高校教學實驗使用。
二、原理

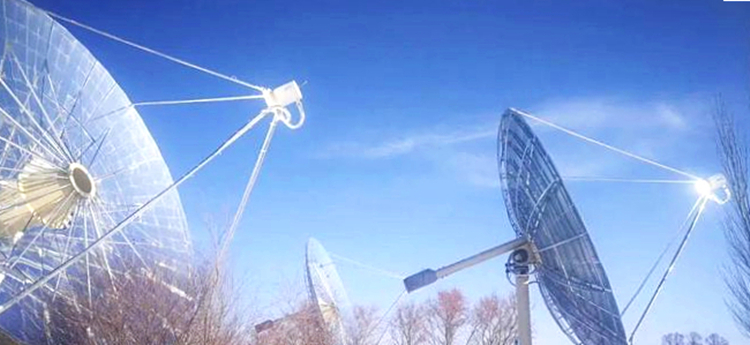

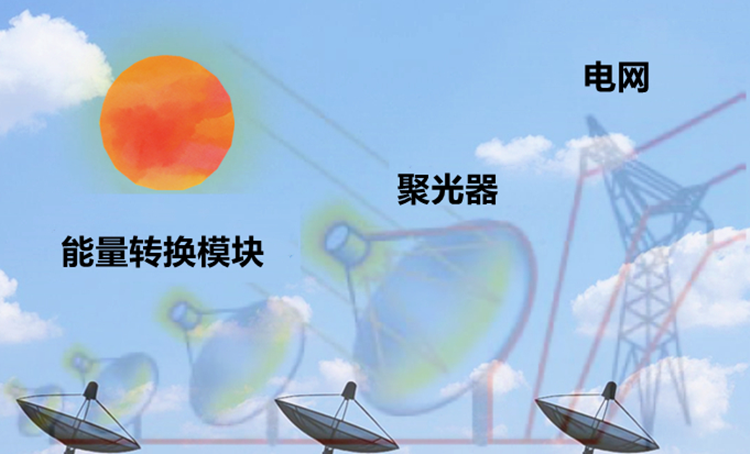

太陽能碟式發電也稱盤式系統。主要特征是采用盤狀拋物面聚光集熱器，其結構從外形上看類似于大型拋物面雷達天線。由于盤狀拋物面鏡是一種點聚焦集熱器，其聚光比可以高達數百到數千倍，因而可產生非常高的溫度，進而使交點處集熱球內的水溫迅速升高，高溫水流經溫差發電機，溫度差產生電，發出的電再經過試驗演示系統得以應用展現。
三、實驗系統

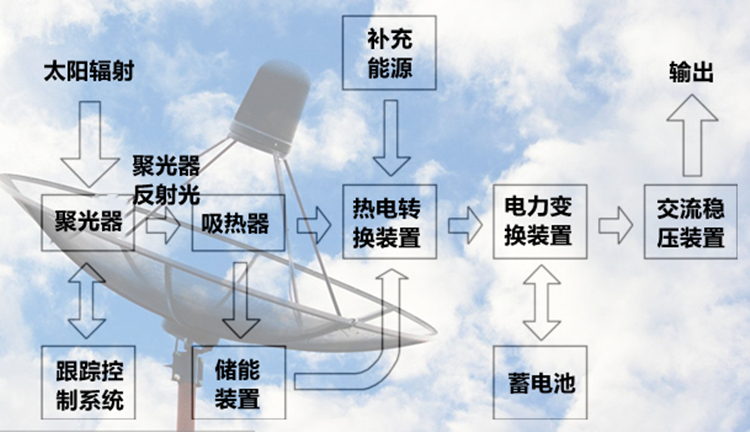

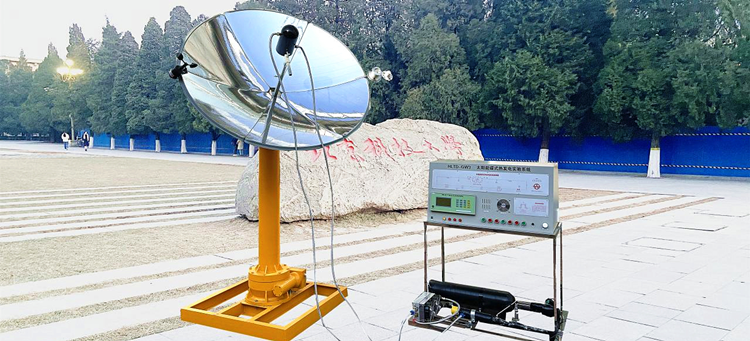

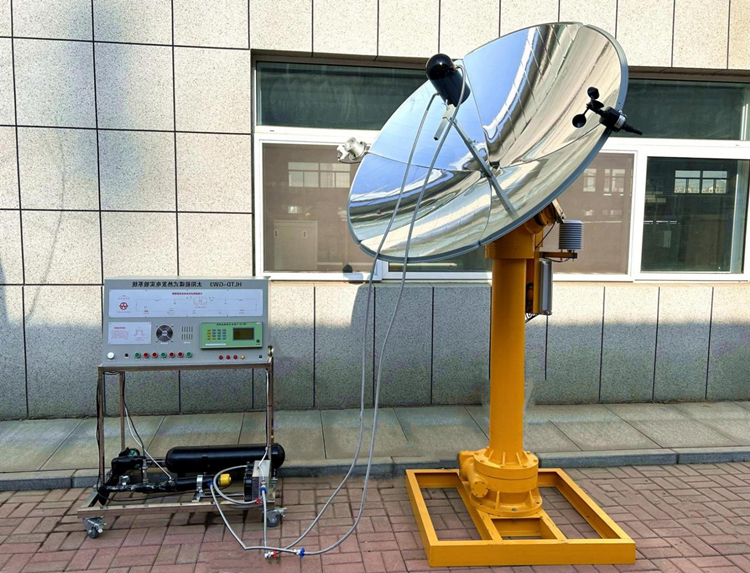

太陽能碟式聚光熱發電實驗臺主要由聚光系統、跟蹤系統及實驗演示系統組成，幾部分共同完成太陽能碟式聚光熱發電的原理及組成構件的相關實驗項目。

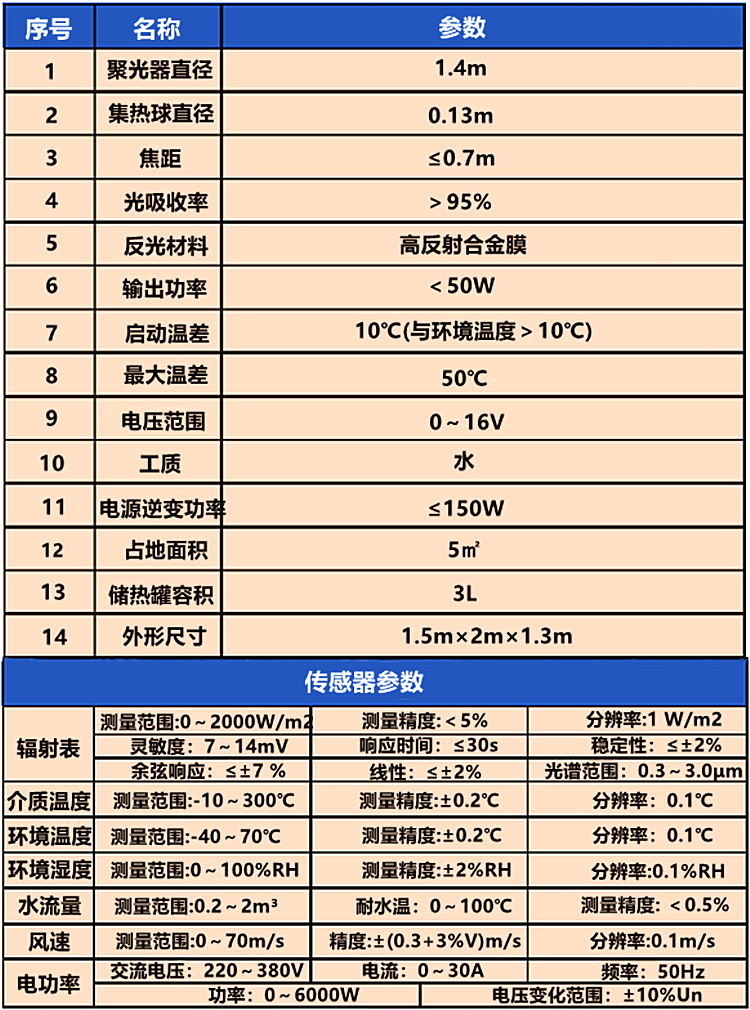

四、技術參數
五、優勢與特點
1、全自動太陽跟蹤器采用光控原理,能夠確保碟式聚光器全天自動跟蹤太陽運行;
2、試驗運行可以在戶外陽光下或室內太陽模擬器下完成；
3、系統采用雙軸跟蹤方式，使跟蹤的精度更高、運行更穩定；
4、模塊化設計，具有群控和監視功能，可根據用戶需求進行定制化生產；
5、發電功率穩定、可預測，減小對電網沖擊；
6、系統自帶潤滑銷軸，免除維護成本；
7、實驗系統可操作性強，滿足教學需求；
8、減少陰影遮擋，提高發電量，增加壽命；
9、提高多達50%以上的發電量，降低發電成本；
10、系統配套監測軟件在功能強大，可實時處理整個太陽能系統的工作數據，分析運行效率，監測環境參數，實時顯示并存儲室外試驗場運行的太陽能碟式聚光熱發電系統的數據,形成分析曲線。
六、實驗內容
1、太陽能碟式聚光熱發電技術原理
2、高溫拋物面聚光器的結構原理
3、聚光溫度試驗
4、高溫發電效應實驗
5、單軸跟蹤與非跟蹤的聚光效應實驗
6、電源逆變穩壓實驗
7、光—熱—電的轉換實驗
8、太陽跟蹤技術原理實驗
9、太陽能光熱模擬設計實驗
10、與自然環境下運行太陽能碟式集熱系統數據對比分析實驗
11、在各種氣候條件下太陽能部件設計選型實驗
12、太陽能碟式集熱系統網絡監測數據分析實驗
13、當?shù)匚恢锰栞椛鋽?shù)據測量存儲分析實驗
14、當?shù)匚恢玫臍夂蛑笜藴y量存儲分析實驗
15、在當?shù)亻L期監測并建立太陽能碟式集熱系統運行數據庫的實驗
八、專利證書
