一、概述

YG-2410F型嵌入式教學實訓套件采用S3C2410 ARM9核心處理器，集成了大量接口資源，具有很強的擴展性。該套件采用核心板+底板的結構模式，底板集成液晶屏，非常方便圖形化應用程序開發。

典型應用包括教學儀器、環境監測、數據采集、多媒體終端、醫療電子設備、通信管理、網絡監控、電機控制、電子相框等。YG-2410F型嵌入式教學實訓套件主要適合支持嵌入式系統及應用等系列課程的教學實訓。

二、系統特點

A.系統完整性：
      1、涵蓋嵌入式系統設計的全部流程。
      2、操作系統包括μC/OS-II、Linux和WinCE。
      3、實驗內容涉及操作系統制作、操作系統引導、底層驅動編寫、上層應用程序編寫。

B.先進性：
      1、具有UART、USB接口、SD卡接口、AC97音頻接口、以太網、AC97接口、獨立RTC電路。
      2、采用核心板加底板設計。

C.開放性：
      系統開放所有軟硬件設計資源。

三、系統組成

采用核心板+底板的結構模式，核心處理器是基于ARM9的SAMSUNG S3C2410處理器，采用ARM920T內核，主頻202MHz。采用Advanced Microcontroller Bus Architecture(AMBA)新型總線結構。1.8V/2.0V內核供電，3.3V存儲器供電，3.3V外部I/O供電。具備16KB的I-Cache和16KB的D-Cache/MMU。

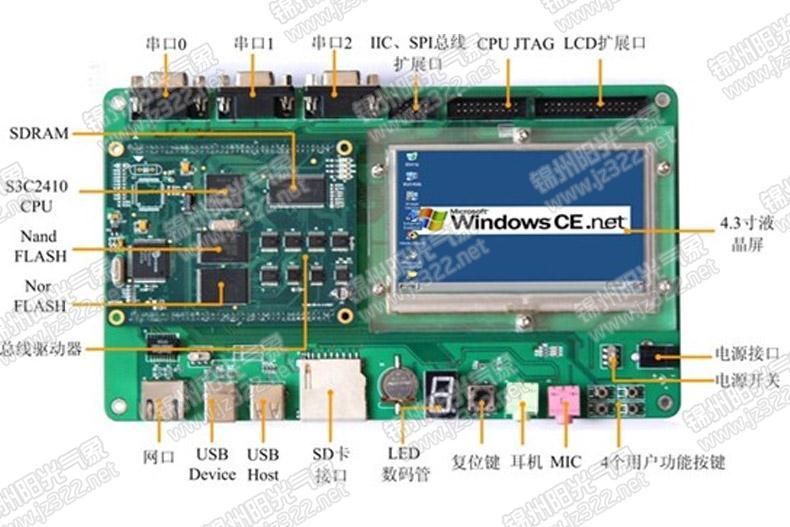

硬件規格：

A.核心板
      1、CPU：SAMSUNG S3C2410A 202MHz；
      2、SDRAM:64 Mbyte；
      3、FLASH:8 Mbyte NOR FLSSH，64Mbyte NAND FLASH；
      4、以太網：100M Ethernet controller（DM9000）；
      5、LED：4個；
      6、AUDIO:標準AC97音頻控制器；
      7、觸摸屏：4線電阻屏；
      8、電源：LDO；
      9、接口160 PIN接口。

B.底板
      1、以太網接口：100M以太網接口一個。
      2、LCD：4.3寸TFT LCD（包含觸摸屏和有機玻璃外殼）。
      3、音頻：AC97標準音頻I/O接口。
      4、USB HOST：1個，可支持USB鼠標鍵盤，USB藍牙模塊，USB攝像頭。
      5、USB CLIENT:1個支持與主機同步。
      6、串行接口：UART0是系統的調試端口；
                 UART1是帶有流控制的5線串行接口，可以連接GPRS/GSM-Modem；
                 UART2是標準的3線串口。
      7、JTAG接口：標準20pin JTAG接口。
      8、SD卡接口：支持SD卡或MMC卡。
      9、數碼顯示：4個LED指示燈，1個七段數碼管。
      10、實時時鐘：獨立RTC電路。
      11、按鍵：6個用戶功能按鍵，1個復位鍵。
      12、電源：外接5V/3A直流電源。
      13、總線擴展接口：40pin的總線擴展接口支持16bits的系統總線擴展，提供9位地址線，16bits數據線，另外提供系統總線的讀寫控制線和5V電源。用戶也可以使用擴展口上的GPIO，自定義使用模式。
      14、LCD擴展口：30pin的液晶屏擴展口支持16bits LCD擴展，支持最大分辨率為640×480的TFT LCD，擴展口上還提供直流5V的供電，可用于液晶屏系統供電。

四、軟件資源和實驗資源

1、軟件資源

2、實驗資源
