一、概述

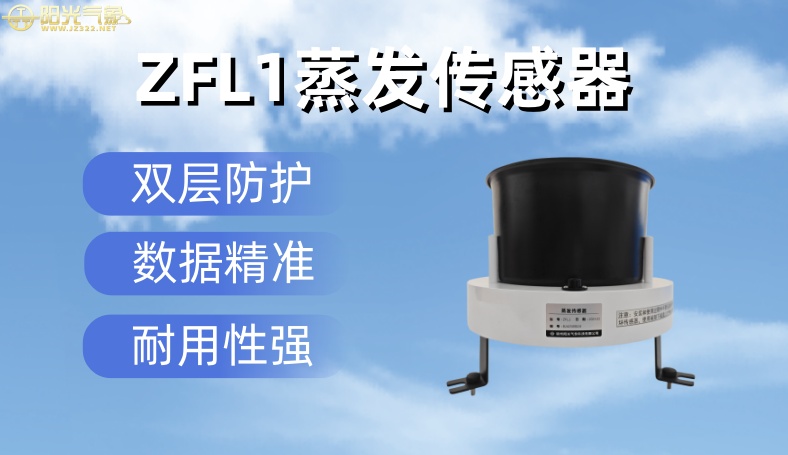

ZFL1型水面蒸發傳感器用于測量液面蒸發量的專業儀器，具有測量精度高，性能穩定、線性度好，安裝方便、操作簡單等特點。為保證傳感器使用壽命，傳感器采用不銹鋼材質，保證在戶外使用時不會生銹。結構設計合理，外觀質量佳，配有保護罩。

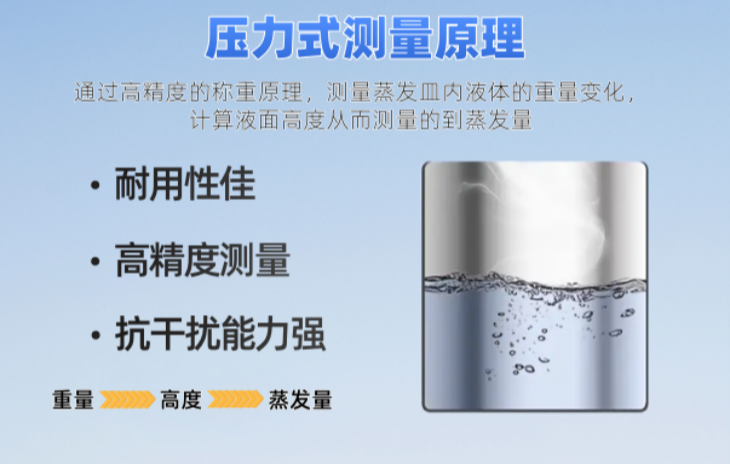

ZFL1型水面蒸發傳感器工作原理采用高精度的稱重原理測得蒸發皿內液體重量，再計算出液面高度。因此在多種環境下均可使用，如液體或結冰均可測量，解決了使用超聲波原理測量液面高度時出現的結冰時測量不準、沒有水時容易損壞傳感器、精度低等弊病，可與自動氣象站或?qū)I(yè)蒸發記錄儀配合使用。

二、基本原理

傳感器的靜水桶通過連通管與蒸發器的蒸發桶或蒸發池聯通，光電編碼器安裝于靜水桶上端的圓形支板上，側纜懸掛于編碼器側輪上，浮子安裝在靜水桶內。當蒸發桶中的水面蒸發引起水位下降時，靜水桶中水面同步下降，浮子即拉動測纜帶動測輪和編碼器旋轉，編碼器即可輸出與水面下降量相對應的編碼數據。當遇到降雨，匯集到蒸發桶中的雨水使水面升高，靜水桶中的水位同步上升，編碼器即可輸出與水面上升量相對應的編碼數據。

三、典型應用

廣泛用于測量液面蒸發量的儀器,適用于氣象檢測、植物及種子培養單位、農業研究機構、林業研究機構等領域。

四、技術參數
