一、概述

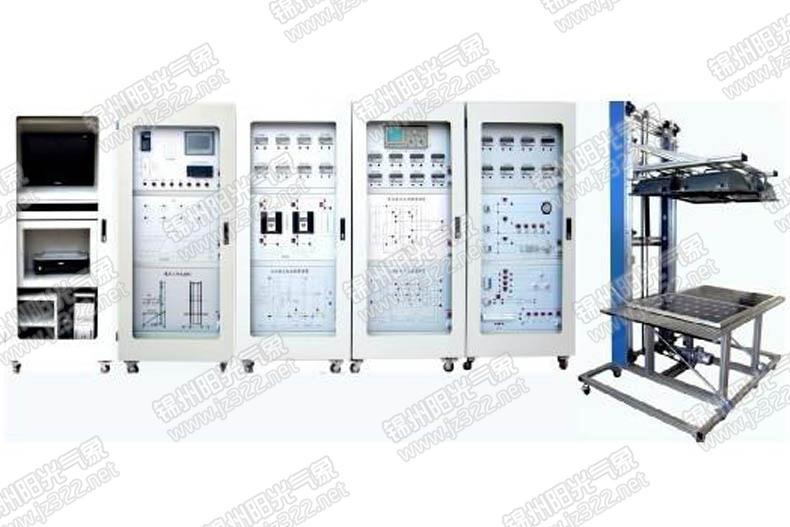

YG-JXST01型太陽能發電整流逆變實訓裝置是基于太陽能發電，電能的整流，儲存和逆變原理開發的。本系統是由模擬太陽光發電系統和控制單元組成。模擬太陽光發電系統是用4個400W節能燈來模擬太陽光通過改變燈和電池板的距離模擬太陽光不同強度下的發電效果。

二、技術參數

  1、供電電源：單相三線AC220±5％ 50Hz；

  2、工作電源：AC220±5％ DC24V；

單個太陽能電池板參數如下：

  1、額定峰值功率：60Wp；

  2、短路電流：3.89A；

  3、峰值電流：3.47A；

  4、開路電壓21.3V；

  5、執行標準：GB/T 9535；

  6、功耗：≤4000W。

三、實驗內容

  1、西門子觸摸屏實驗。

  2、變頻器實驗。

  3、太陽能發電充電控制實驗。

  4、充電控制器試驗：

     1）接反保護實驗；

     2）控制器對蓄電池的過充保護實驗；

     3）控制器對蓄電池的過放保護實驗；

     4）防反充實驗。

  5、整流逆變試驗。

  6、模擬太陽控制系統實驗。

  7、手動啟停控制實驗。

  8、手動變頻控制實驗。

  9、自動控制實驗。

  10、整流逆變綜合控制實驗。
