一、概述

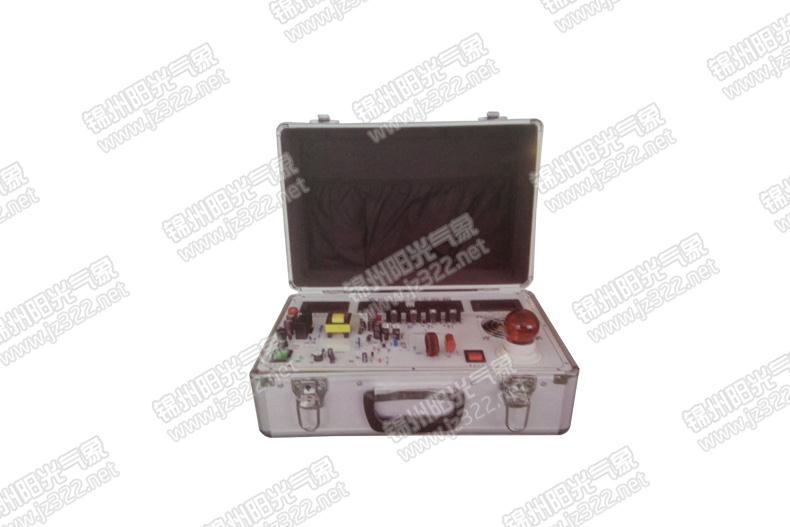

正弦波離網逆變器實驗箱是為了讓學生學習和設計光伏離網器而開發的基本平臺。整個系統采用工業逆變器為基礎，將逆變器的元器件合理優化布局，便于師生對逆變器的了解。本實驗箱是集電力電子、傳感器等專業知識結合于一體，使學生對這幾個專業知識綜合應用程度有一個質的提升。

二、產品特點

1、本實驗箱所有元器件都安裝在雙面線路板頂層，采用原理外露開放式布局，便于學生對控制器專用元器件認知。

2、內接三位半數顯儀表，用于顯示逆變器的輸入輸出電壓、電流等數據。

3、正弦波波形產生電路和保護電路設置排插，方便更換或維修。

4、關鍵部位設置波形、電壓等專用測試針，便于測試和調試。

5、完善的保護電路，使學生人身安全和設備安全得到有效保護。

6、外接蓄電池、交流負載，便于更換不同類型的負載。

三、技術參數

1、輸入電壓：DC12V。

2、輸出電壓：AC220V±5%。

3、額定功率：1520VA。

4、輸出波形：純正正玄波。
